Quest

목공 전문가인 당신을 위한 장비는 이런 것.


EVIO 최고의 기술과 경험이 응집되어,
4-axis CNC 장비가 탄생했습니다. Quest는 기존 가공의 한계를
뛰어넘어 당신이 원하는 최고의
Performance를 보여줄 것입니다.


2D와 2.5D
자유롭게 넘나드는 가공영역.


당신의 창의력
표현하는 확실한 방법.


2.5D가공영역은 더 이상 어렵고 복잡하지 않습니다. WOODY의 가공 최적화 기술(CAM)을 통해 누구나 쉽고 빠르게 전문가의 영역에 도달할 수 있을 것입니다.

Quest는 진공베드, 목공용 클램프 적용, 작업물의 빠른 교환을 위한
스톱퍼 핀을 탑재하고 있습니다.
​사용자의 작업 효율성을 위한 EVIO의 따뜻한 감성 기술을 느껴보세요.

기존 3-axis CNC의 가공 한계를
뛰어 넘기 위한 수직 테이블.


​장부 가공의 한계에
지치지 않을 당신을 위해.

폭 800mm의 넉넉한 수직테이블 구성.
든든한 베이스 일체형 구조를 통해 부재의 정교한
수직 가공이 가능해 집니다.


Quest가 드리는 또 하나의 선물,
4-axis 선반가공.


주물 베이스와 일체형으로 구성된 선반(A축)은
작은 펜부터 야구방망이에 이르기까지 흔들림 없는
​고속 선반가공 능력을 보여줍니다.


A축과 동시에 움직이는 X, Y, Z축 이동을 통해
3D형상을 깎아 내는 4축 가공이 가능해 집니다.
이는 당신의 창의력을 뽐낼 수 있는 가장 강력한
도구가 될 것입니다.

Quest의 뼈대를 이루는
주물 프레임.


회주철의 주물 베이스는 오랜 시간이 지나도 쉽게 변형이 일어나지 않습니다.
양쪽이 높은 독특한 구조는 혹독한 가공 환경에서도 높은 정밀도를 유지하기 위해
오랜 시간 고민한 EVIO의 결과물입니다.

가공 정밀도를 위한
당신과의 약속.



듀얼 드라이브 Y축 시스템.


2개의 강력한 모터는 균형 잡힌 힘으로 Y축의 양 끝을 제어합니다.
듀얼 드라이브 시스템은 사용자와 함께하는 오랜 시간동안 내구성과 높은 가공 정밀도를 보장합니다.

동강성 요소별 기여도 분석을 통한
최적 설계.

EVIO의 축적된 목재 가공 부하 데이터를 토대로 탄생한
Quest는 최고의 강성 구조를 보유하고 있습니다.

동강성 요소별 기여도 분석.png

Woody Quest와 Software.
단순하고 파워풀할수록 더 유능한 법.

Asset 1_4x.png

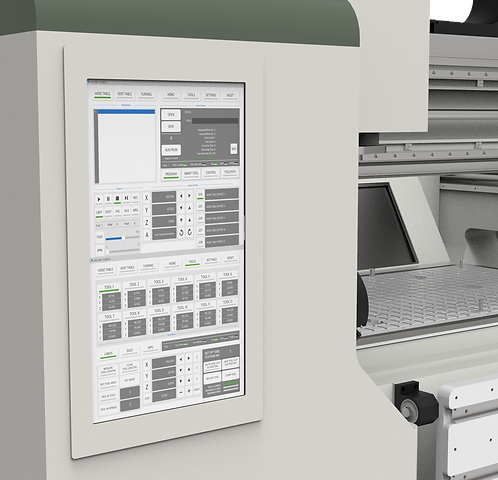

EVIO가 만든 사용하기 가장 편리한 인터페이스를 탑재하여 Quest의 작업 편의성을 한 차원 끌어올립니다.
덕분에 장비를 능숙하게 조작하는데 걸리는
기간과 당신의 소중한 작업 시간을 효율적으로 줄일 수 있게 되었습니다.

대형 터치스크린을 지원하며 직관적인 버튼 구성과 기능 조합은 Quest를 사용하는 당신에게 충분한 만족감을 선사할 것입니다.

직관적인 UI 대형모니터(터치패드).png

Quest Technical Data.

Asset 2_4x.png

Size & Weight

Work Area

  • Flat Work Area : 1220 * 610 * 300mm (X, Y, Z)

  • Lathe Work Area : ∅200 * 1200mm (A)

  • Tenon Work Area : 800 * 100 * 300mm (X, Y, Z)

Finish


Powder-coated Steel​​​​​

Spindle & Cooling

Spindle Power : 4.5Kw (BT30)
​Air Cooling

Tool Change

ATC(Auto Tool Change) 6EA

Driving System

Servo Motor / Ball Screw / LM

Convenience

21.5" Touch Screen
5.5Kw Vacuum System Bed
Quick Stopper Pin
​T-slot
